當前位置：NTLPSY-L8-20T-SG型履帶式靜力觸探車(升高型）

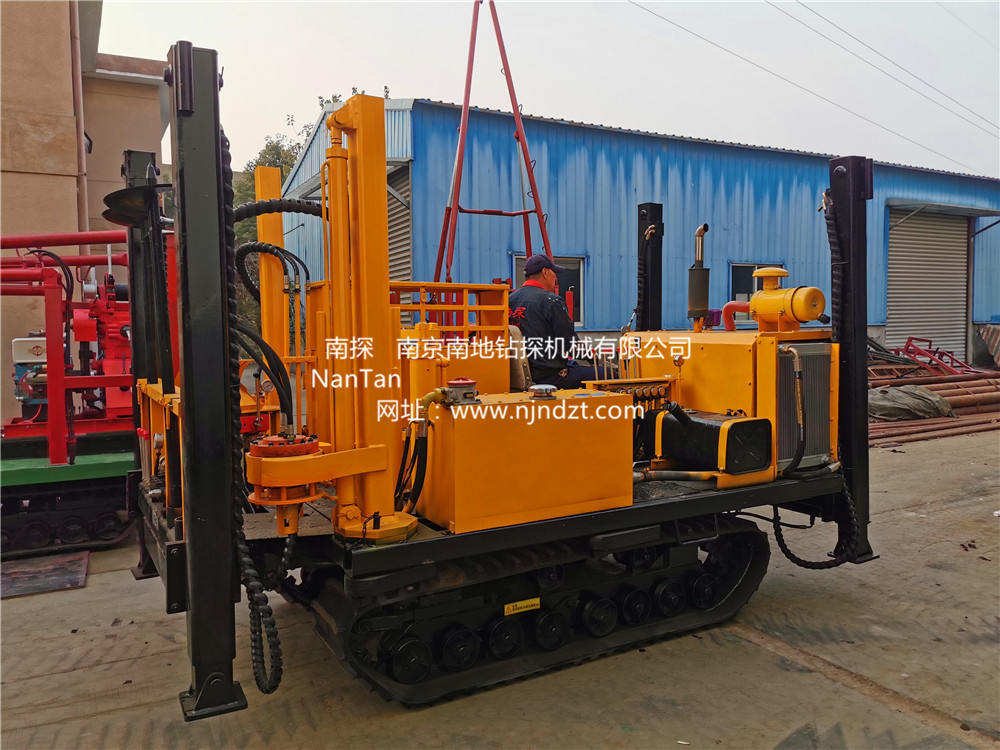

NTLPSY-L8-20T-SG型履帶靜力觸探車由自行走履帶底盤、1臺四缸柴油機、20T液壓靜探機、自動伸縮式升高型上下車液壓支撐腿系統、2組液壓下錨機、控制器、平臺及駕駛機構等組成，共同組裝在一個機架上。
履帶式靜力觸探車用于巖土勘探工程的全過程，觸探土力學的計算要求提供觸探曲線。這對于巖土工程的勘察、設計、施工及檢測提供了豐富的信息，是傳統土力學無法比擬的。（1）劃分土類。（2）對土層進行力學分層。（3）提供地基土隨深度變化的物理力學指標。（4）以觸探為主線分析整理勘察報告。靜力觸探（CPT）是在一定的速度下，用靜力將探頭壓入土中，并使用探頭內的壓力傳感器，通過記錄儀記錄探頭對土的貫入阻力。
特點：
1. 根據國外同類產品的優點，獨家采用國際先進的倒置式油缸結構，行程1.1mm，貫入更加穩定。
2.適用于海灘、河灘、沙地、水田等任務復雜的地形地貌現場環境。

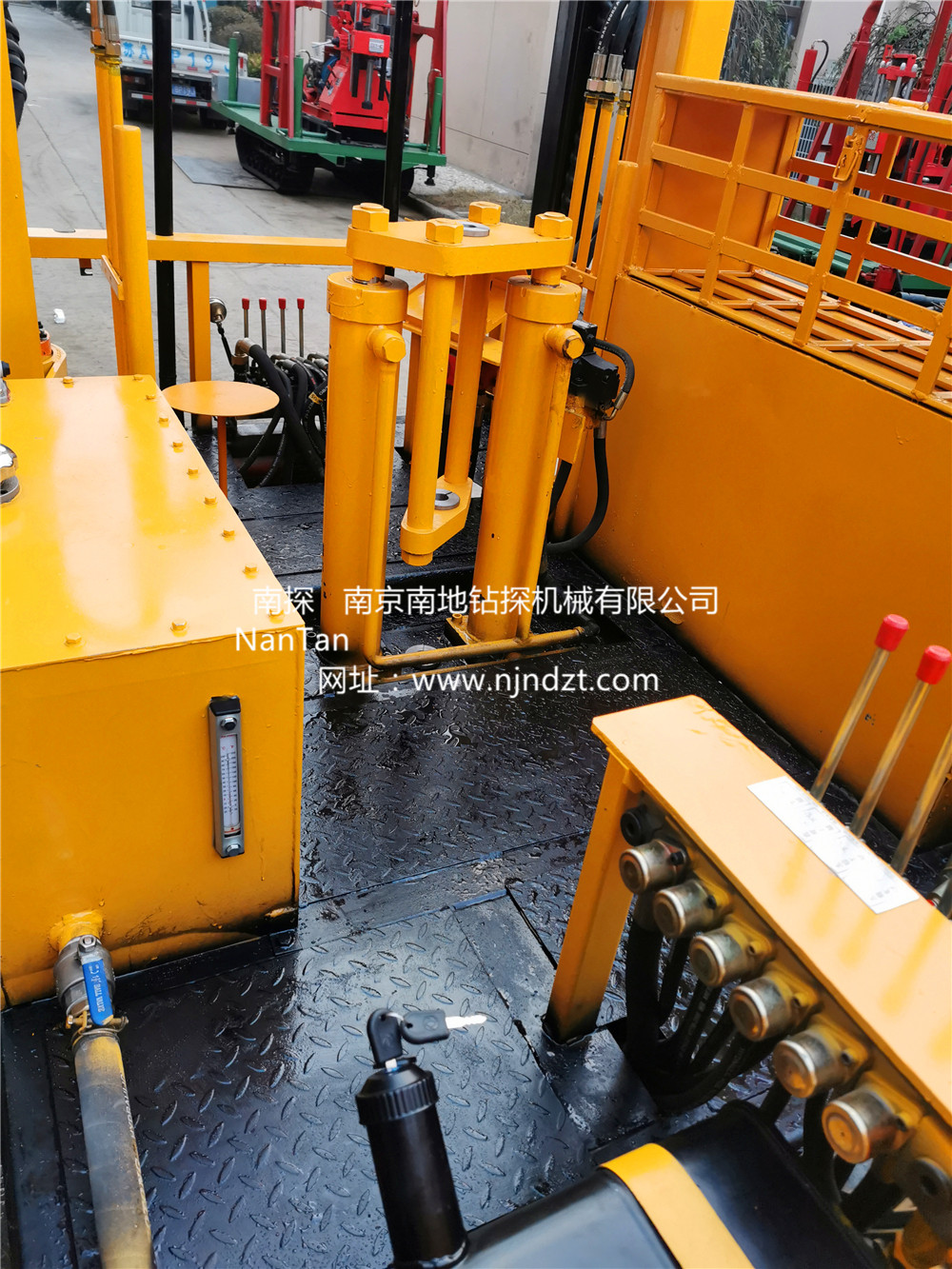

3.液壓系統先進，采用分片式組合多路閥，結構緊湊，體積小，安裝方便，壓力損失小，溢流閥過載性好。
4.自動液壓雙下錨結構和4個自動升高型液壓支腿各自油路控制。
5.本機不僅是靜力觸探測試的理想設備，配置附件，可作孔壓靜探、扁鏟側脹、十字板剪切、壓入式波速試驗。

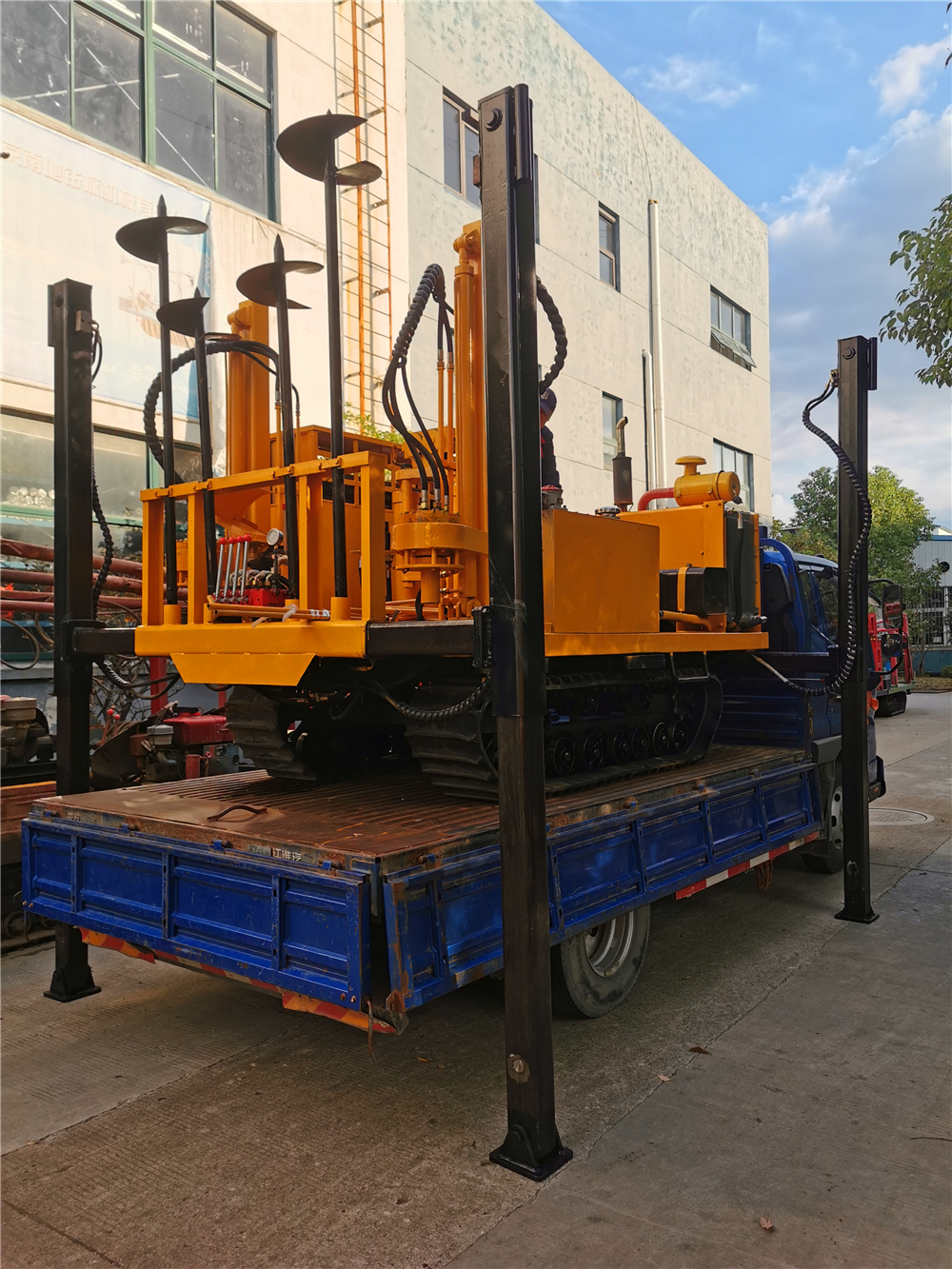

6.本機配置超長支腿自動裝卸系統。
主要技術參數：
1、液壓靜力觸探機技術參數：液壓靜探機：20T,額定貫入力：200KN,起拔力：240KN,貫入速度：1.2m±0.3m /min，起拔速度：3-4m/min，活塞桿徑：50mm,油缸直徑：100mm
2、柴油發動機： 490四缸柴油機。
3、履帶行走機構：自走式專用變速箱，行走速度：0.8-12km/h，爬坡能力：≤25°
履帶：橡膠履帶，寬：350*節距（P）：90*齒數（Z）：56
4、液壓系統：齒輪泵：cbnzq-f550-bl1pl，額定轉速：2000r/min，流量：50（l/min），壓力：25MPa，多路閥：1路、4路、6路各1件。
5、油箱的容量與工作允許溫度：油箱：≥60L，最高環境溫度：40℃，最低環境溫度：-20℃ 發動機水溫度：＜90℃，液壓油溫度：＜65℃
6、支腿油缸：4個，缸徑90mm，桿徑：60mm 行程：1500mm 單缸支承力：100KN，單缸頂起力：80KN
7、下錨裝置：2組，下錨馬達最大扭矩：2800N.m，地錨直徑：300-450mm
8、整機尺寸：3600*1800*2500（長×寬×高）（根據機型調整），重量：3600
備注：數據根據裝配的液壓靜探機和裝配方法的調整而變化。
